Błędy przy lutowaniu

Zbyt wysoka temperatura przez cały czas

Ustawianie maksymalnej temperatury na stacji lutowniczej i trzymanie jej przez całą sesję to jeden z najczęstszych błędów. Wysoka temperatura niszczy ścieżki miedziane, uszkadza pady i może spalić sam komponent. Temperatura powinna być dobrana do rodzaju połączenia i rodzaju cyny.

Do typowej cyny ołowiowej wystarczy zakres 320-360°C. Do bezołowiowej nieco wyżej. Czas kontaktu jest ważniejszy niż temperatura.

Grot bez cynowania

Suchy, utleniony grot nie przewodzi ciepła dobrze. Cynowanie grota przed każdym użyciem i po zakończeniu pracy znacząco wydłuża jego żywotność i poprawia jakość spoiny. Czarny, spalony grot to sygnał złej pielęgnacji.

Wytarcie grota w wilgotną gąbkę lub stalową wełnę i nałożenie cienkiej warstwy cyny powinno być nawykiem, nie wyjątkiem.

Ruszanie połączeniem przed ostygnięciem

Poruszenie komponentu lub kabla w ciągu kilku sekund po lutowaniu, gdy cyna jest jeszcze półpłynna, tworzy tzw. zimną spoinę. Wygląda na połączoną, ale ma wysoką rezystancję lub w ogóle nie przewodzi prądu.

Po przyłożeniu cyny odczekaj kilka sekund bez ruszania elementem. Dobra spoina powinna wyglądać jak błyszcząca, gładka kopułka.

Mostki cynowe między padami

Nadmiar cyny tworzący połączenie między sąsiednimi padami to zwarcie. Przy małych komponentach SMD mostki są trudne do zobaczenia bez lupy i mogą powodować nieoczekiwane zachowanie układu lub jego uszkodzenie.

Plecionka odsysająca cynę (ang. solder wick) to narzędzie do usuwania nadmiaru cyny. Warto mieć ją zawsze pod ręką.

Diagnostyka

Błędy przy diagnozowaniu usterek

Wymiana komponentów bez diagnozy

Wymiana kondensatora, który wygląda podejrzanie, zanim sprawdzi się, czy faktycznie jest uszkodzony, to metoda prób i błędów, która często prowodzi do wymiany sprawnych elementów. Multimetr i kilka minut diagnozy mogą wskazać rzeczywistą przyczynę.

Wybrzuszony lub wyciekający kondensator jest widocznym dowodem uszkodzenia. Ale sam wygląd to nie jedyne kryterium. Pomiar ESR daje pewność.

Pomijanie sprawdzenia zasilania

Kiedy urządzenie nie działa, pierwszym krokiem powinna być weryfikacja zasilania. Czy napięcie dociera do płytki. Czy kondensatory filtrujące przy wejściu są sprawne. Wiele "skomplikowanych" usterek ma prostą przyczynę w uszkodzonej sekcji zasilania.

Diagnostyka zawsze idzie od zasilania do sygnału, nie odwrotnie. To zasada, którą stosują serwisanci z doświadczeniem.

Brak dokumentacji przed rozkręceniem

Rozkręcanie urządzenia bez wcześniejszego sfotografowania układu kabli, rozmieszczenia złączy i pozycji śrub kończy się problemem przy składaniu. Zdjęcia zajmują minutę, a oszczędzają godzinę zastanawiania się, co gdzie szło.

Rób zdjęcia na każdym etapie demontażu, nie tylko przed pierwszym odkręceniem śruby.

Kable i złącza

Błędy przy naprawie kabli i złączy

Naprawa kabla taśmą zamiast lutowania

Taśma izolacyjna owinieta wokół uszkodzonego kabla to rozwiązanie tymczasowe, które rzadko wytrzymuje długo. Prawidłowa naprawa to skrócenie kabla, oczyszczenie końcówek, połączenie i osłonięcie termokurczliwą rurką.

Rurka termokurczliwa to tani materiał, który daje trwałą, estetyczną i mechanicznie odporną izolację połączenia.

Mylenie pinu zasilania z sygnałowym przy USB

Złącze USB ma cztery linie: zasilanie, masa i dwie linie danych. Pomylenie ich przy lutowaniu nowego złącza może uszkodzić podłączone urządzenie lub port w komputerze. Schemat pinów USB jest dostępny publicznie i należy go sprawdzić przed lutowaniem.

Przed wylutowaniem starego złącza zaznacz lub sfotografuj jego orientację na płytce. Nowe złącze montuje się w tej samej pozycji.

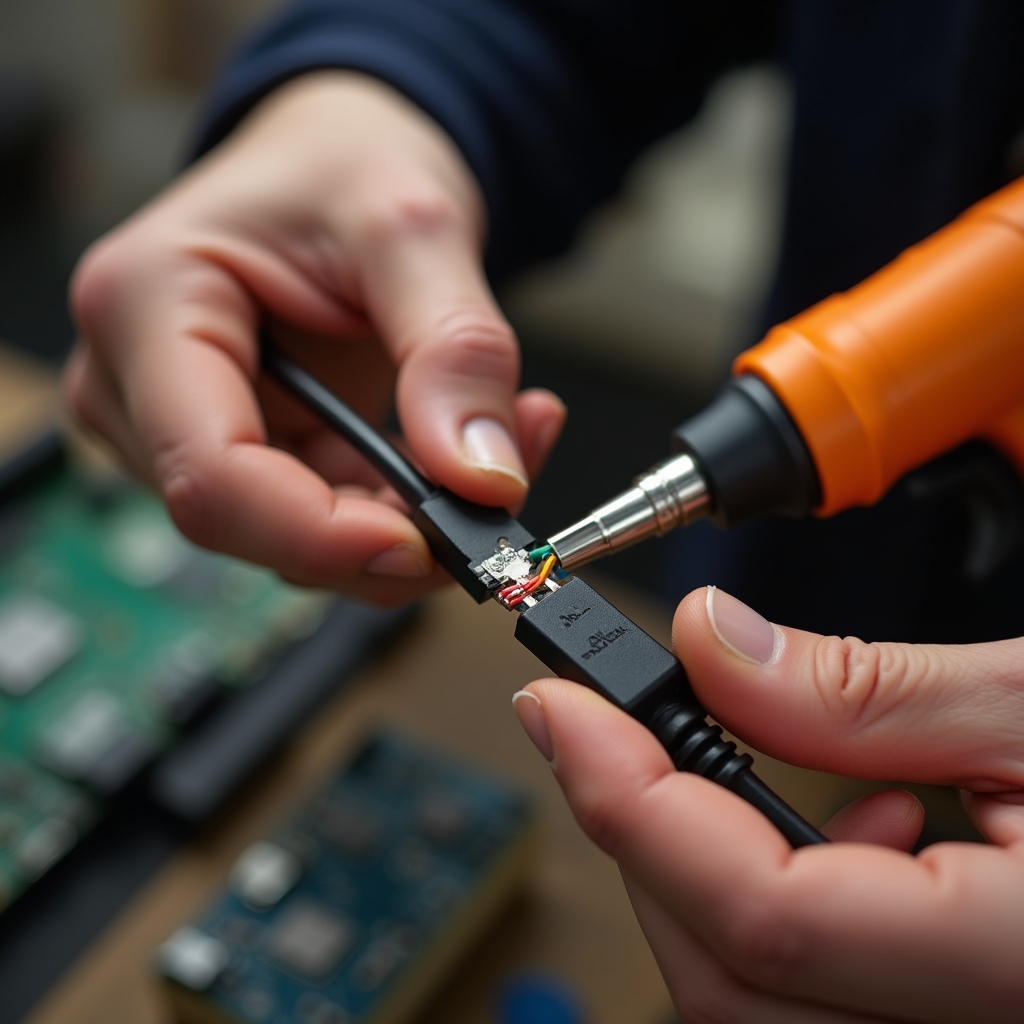

Zbliżenie na naprawę kabla z termokurczliwą rurką izolacyjną
